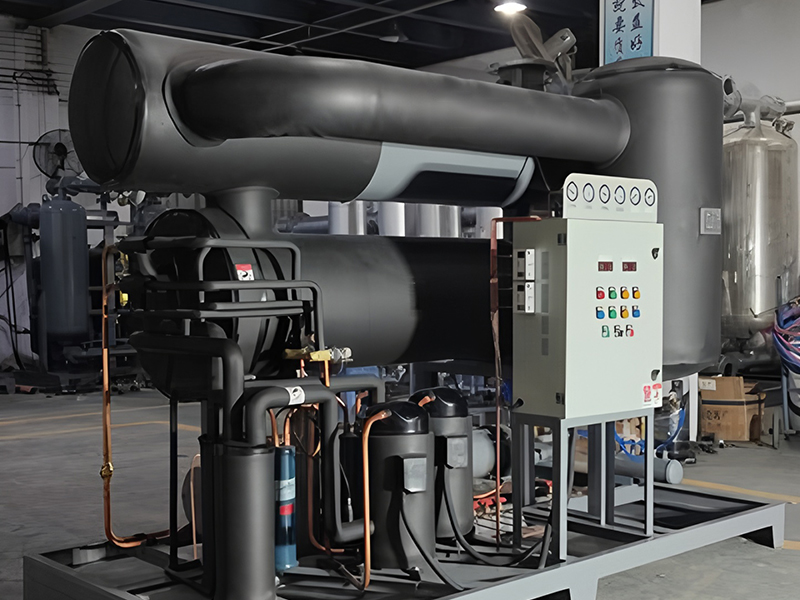

水冷型冷冻压缩空气干燥机

工况条件与技术指标

• ◎ 进气温度：常温型≤45℃；高温型≤80℃

• ◎ 冷却方式：水冷

• ◎ 压力点：2-10℃

• ◎ 进气压力：0.6-1.0MPa

• ◎ 压力损失：≤工作压力的 5%

• ◎ 冷却水进水温度：≤32℃

• ◎ 冷却水进水压力：0.2-0.4MPa

• ◎ 冷却水：工业循环水

冷干机依据冷冻除湿原理工作：

将压缩空气强制通过蒸发器进行热交换，使压缩空气降温；压缩空气中气态的水和油经等压冷却后，凝结为液态的水和油，夹带着尘粒，再通过自动排水器排出系统外，最终获得清洁的压缩空气。

冷冻式压缩空气干燥机

冷冻式干燥机选型指南

正确地选择一台冷冻式干燥机，须同时考虑到压缩空气的实际流量、压力、温度以及环境温度和要求的压力点温度五大因素。冷干机处理量 Qs=Qa×C1×C2, 公式中 Qa 为压缩空气的实际流量。

举例:冷干机入口空气压力为 0.7MPa, 冷干机入口空气温度为 40℃, 环境温度为 40℃, 压缩空气的实际流量 Qa 为 10Nm³/min, 要求压力点 + 20℃, 则：冷干机处量 Qs=Qa×C1×C2, 查表一、表二，C1=0.80,C2=1.22, 得 Qs=9.76, 应选择 KSAD-10SF 规格合适。
